SU-105pt/k　 SU-105ta3　 SU-105ptc/kc (PID온도조절기)　                                    제품 구매하기



모델명 SU-105pt     SU-105k     SU-105ta3
센서 PT K 써미스트
측정범위 -199.0~300.0 -100~1200(-100.0~999.0) -50.0~150.0
센서 유,무 센서 별도 센서 별도 센서 부착
정도 F.S 0.2% F.S 0.3% F.S 0.5%
전 원
  • 기본사양 : AC100~240V(허용전압변동률 +10%)
  • 선택사양 : DC12V, DC24V

출력1 | OUT1
  • 기본사양 : 릴레이출력(AC250/5A, DC12V, A, B접점), 냉각제어, 가열제어 전환가능, ON/OFF제어, 비례제어 전환가능
  • 선택사양 : SSR출력(DC12V)

출력2 | OUT2
  • 기본사양 : 릴레이출력(AC250/2A, DC12V, A,B접점), 냉각제어, 가열제어 전환가능, ON/OFF타이머로 전환가능OUT1과 개별셋팅가능
    (예) SV1:25.0 SV2:50.0 OUT1:가열 OUT2:냉각 (SU-105t는 OUT2가 없음)
  • 선택사양 : SSR출력(DC12V) 는 가 없음

릴레이 수명
  • 기계적 부하 : 약 100만회 이상
  • 전기적 부하 : 30만회

사용주위 온·습도
  • 온도 : 0~50℃
  • 습도 : 20~85%

특 징
  • 비례제어(pi) : ON/OFF제어로써는 잔열에 의해서 상승하는 온도는 제어할 수 없어 비례제어로 전환 후 제어(SU-105pt, 105k)
  • 필터링기능 : 센서선과 전원선로가 묶여 있을 경우 숫자가 흔들리는 현상이 일어날 수 있는데 필터링값으로 이를 완화시킴
  • 입력센서 보정기능 : 센서선이 길어지거나 노후가 되면 검출값이 오차가 날 수 있는데 이를 보정하는 기능
  • 설정범위 제한기능
  • OUT2를 타이머로 전환시켜 ON/OFF타이머로 사용 가능
  • LOC기능 : 설비자 외에는 세부설정을 수정하지 못하도록 잠금

사이즈
  • 외곽사이즈 : 가로 76mm×세로 34mm
  • 판넬사이즈 : 가로 70mm×세로 28mm

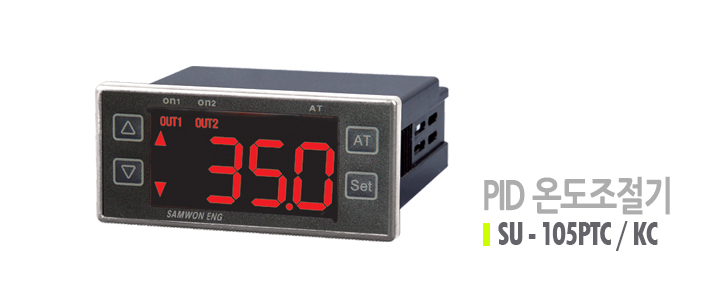

모델명 SU-105PTC     SU-105KC
센서 PT K
측정범위 -200.0~400.0 -200~1370
센서 유,무 센서 별도 센서 별도
정도 F.S 0.2% F.S 0.3%
표시단위

±0.1단위씩 표시

±1단위씩 표시
전 원
  • 기본사양 : AC100~240V(허용전압변동률 +10%)
  • 선택사양 : DC12V, DC24V

출력1 | OUT1
  • 기본사양 : 4-20전류출력(역전류 제어 가능)

출력2 | OUT2
  • 기본사양 : 릴레이PID제어(AC250/2A, DC12V, A, B접점) 냉각제어, 가열제어 전환가능
  • 8종류의 알람 기능

릴레이 수명
  • 기계적 부하 : 약 100만회 이상
  • 전기적 부하 : 30만회

사용주위 온·습도
  • 온도 : 0~50℃
  • 습도 : 20~85%

특 징
  • 간편하면서 정밀한 전류제어
  • 간편하면서 정밀한 릴레이 PID제어
  • 슬로우스타트 기능
  • 노이즈에 의한 흔들림을 방지하는 필터링 기능
  • 설정범위 제한기능
  • LOC기능 : 설비자 외에는 세부설정을 수정하지 못하도록 잠금
  • 전열장치에 자동으로 최적제어를 할 수 있는 오토튜닝 기능 내장

사이즈
  • 외곽사이즈 : 가로 76mm×세로 34mm
  • 판넬사이즈 : 가로 70mm×세로 28mm
